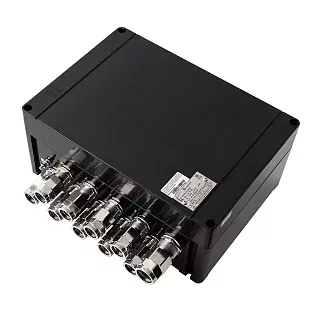

Взрывозащищенная клеммная коробка КСРВ-П363616
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П363616 — крупный квадратный типоразмер серии КСРВ-П. В отличие от предыдущей КСРВ-П362216 шириной 220 мм, эта модель имеет одинаковые длину и ширину — 360×360 мм при той же глубине 161,5 мм.
Увеличенная площадь корпуса позволяет размещать более вместительную клеммную сборку. Для модели приведены допустимые количества клемм для сечений вплоть до 70 мм², а для части позиций отдельно указано максимальное количество клемм в одном ряду.
Монтажная панель и монтажная планка
| Элемент | Значение |
|---|---|
| Монтажная панель | КП3636X |
| Монтажная планка | A0154–07 |
| Количество монтажных планок на коробку, шт. | 2 |
Для КСРВ-П363616 предусмотрены монтажная панель КП3636X и две монтажные планки A0154–07. В обозначении панели X является кодом материала: А — алюминий, Н — нержавеющая сталь.
Крепление при помощи монтажных пластин /ПЛАНКА
| Параметр | Значение |
|---|---|
| Монтажные размеры с пластинами, мм | 385 × 124 |
| Диаметр крепежных отверстий, мм | 9 |
Для данного варианта крепления в таблице указаны монтажные размеры 385 и 124 мм и отверстия диаметром 9 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 144 (60 в одном ряду) |
| 4 | 120 (50 в одном ряду) |
| 6 | 90 (38 в одном ряду) |
| 10 | 72 (31 в одном ряду) |
| 16 | 60 (25 в одном ряду) |
| 35 | 38 (19 в одном ряду) |
| 50 | 32 (16 в одном ряду) |
| 70 | 15 |
| 120/150 | — |
| 240 | — |
КСРВ-П363616 допускает до 144 клемм сечением 2,5 мм², 120 — для 4 мм², 90 — для 6 мм² и 72 — для 10 мм². Для сечений 16, 35, 50 и 70 мм² указано соответственно 60, 38, 32 и 15 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 27/27 | 33/33 |
| 1 | 21/21 | 27/27 |
| 2 | 14/14 | 16/16 |
| 3 | 10/10 | 12/12 |
| 4 | 6/6 | 7/7 |
| 5 | 4/4 | 4/4 |
| 6 | 3/3 | 3/3 |
| 7 | 2/2 | 3/3 |
| 8 | — | — |
Для КСРВ-П363616 значения приведены для кодов 01–7. Особенность этого типоразмера — для ряда размеров допустимое количество вводов по стороне Б выше, чем по стороне А. Например, для кода 01 указано 27/27 по стороне А и 33/33 по стороне Б.
Технические характеристики
Применение
КСРВ-П363616 подходит для соединительных и распределительных схем с большим количеством клемм и кабельных подключений, когда требуется корпус с увеличенной площадью внутренней компоновки.
Квадратный формат 360×360 мм позволяет распределять оборудование и кабельные вводы по нескольким сторонам корпуса. При подборе необходимо учитывать фактическое сочетание клеммных зажимов, вводов и внутренних монтажных элементов.
Преимущества практического использования
По сравнению с КСРВ-П362216 модель КСРВ-П363616 имеет ту же длину и глубину, но значительно большую ширину — 360 мм вместо 220 мм. Это отражается и на клеммной вместимости: для сечения 2,5 мм² предусмотрено до 144 клемм против 94, для 4 мм² — 120 против 78, для 6 мм² — 90 против 60.
Для внутреннего монтажа предусмотрены панель КП3636X и две планки A0154–07. Модель допускает кабельные вводы кодов 01–7 по обеим сторонам корпуса.
Следующий типоразмер по каталогу — КСРВ-П423019 с внешними габаритами 420×300×186 мм и массой 6,5 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-П363616
КСРВ-П363616 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и монтажных планок, а также требуемые дополнительные исполнения.Похожие товары
