Промежуточная опора повышенная ППт 10-1

Описание

Промежуточная повышенная опора ППт 10-1 предназначена для строительства воздушных линий электропередачи напряжением 6–10 кВ на прямых участках трассы. Относится к категории опор ВЛ из бурильных и отработанных труб и применяется там, где требуется увеличенная высота подвеса проводов — при пересечениях, сложном рельефе или повышенных требованиях по габаритам.

Опора обеспечивает надёжное удержание проводов и изоляторов, воспринимая вертикальные и ветровые нагрузки без восприятия продольного тяжения линии.

Конструкция и технические характеристики

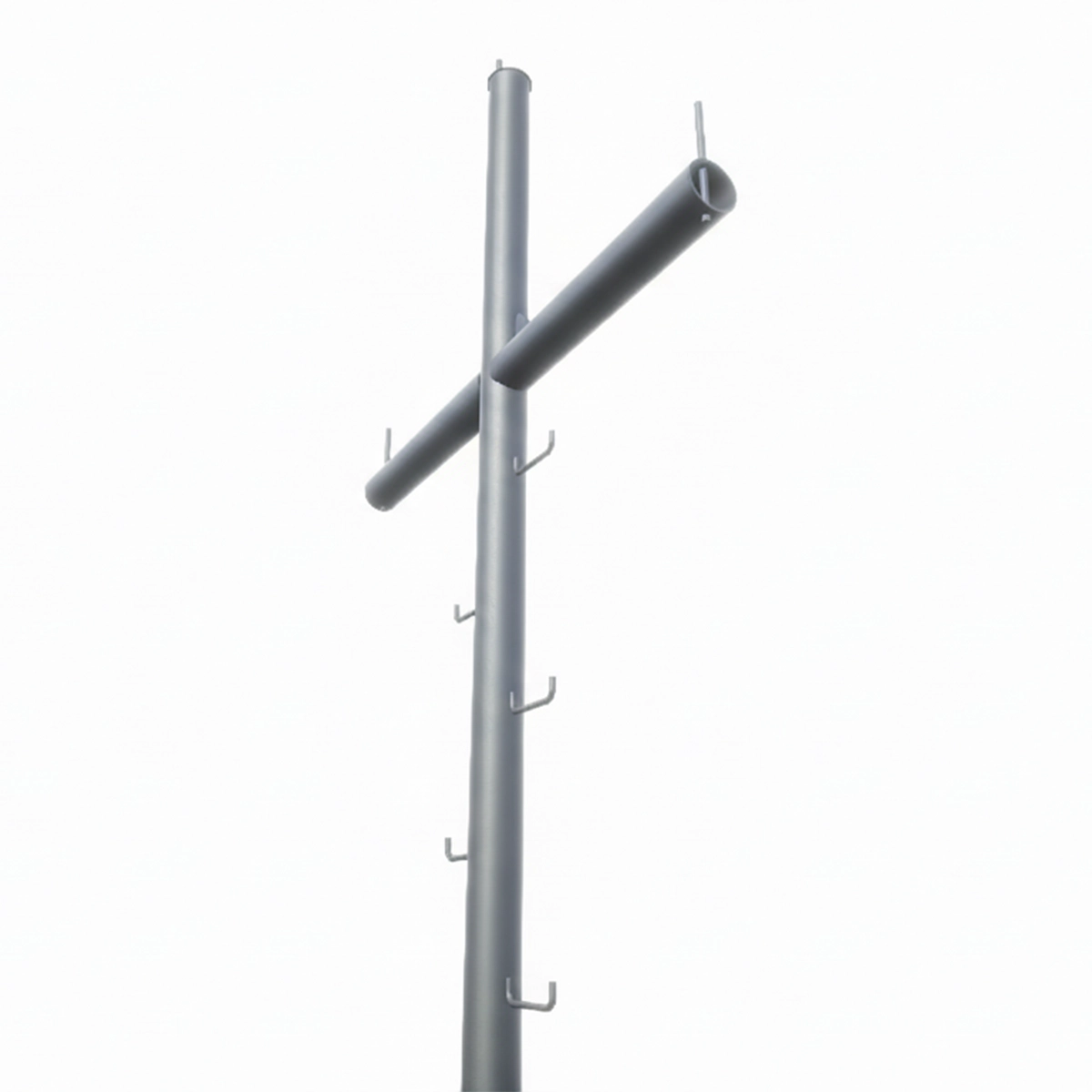

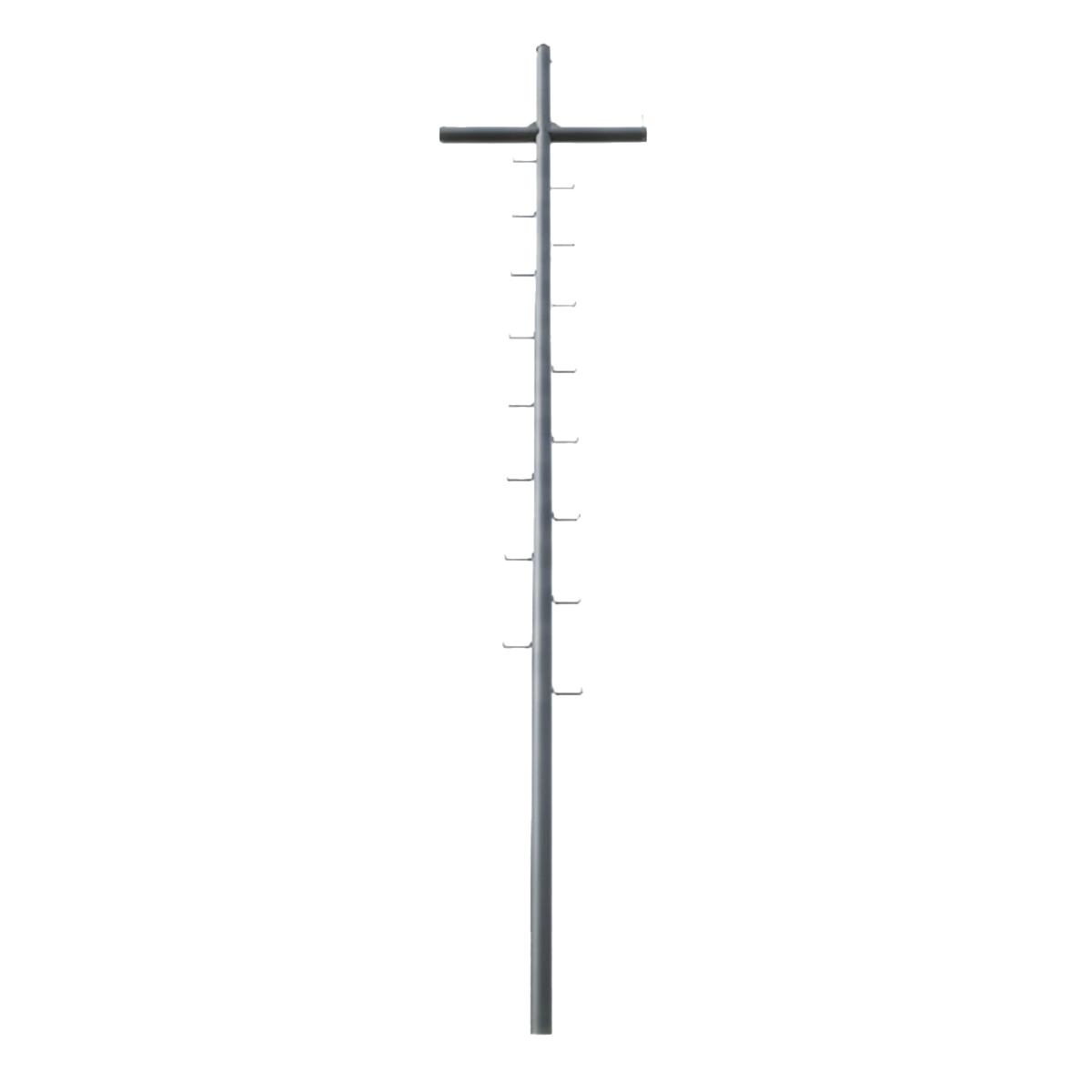

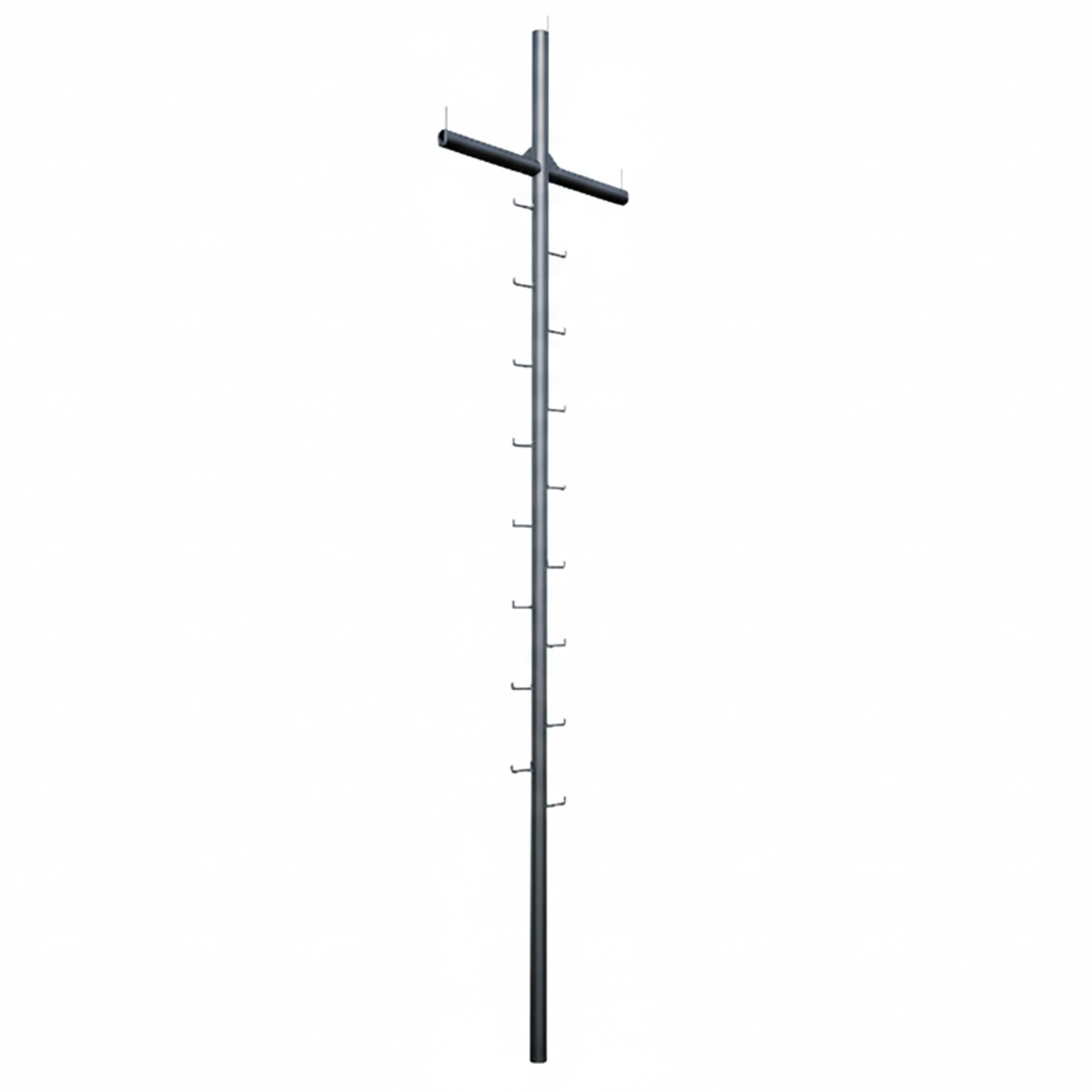

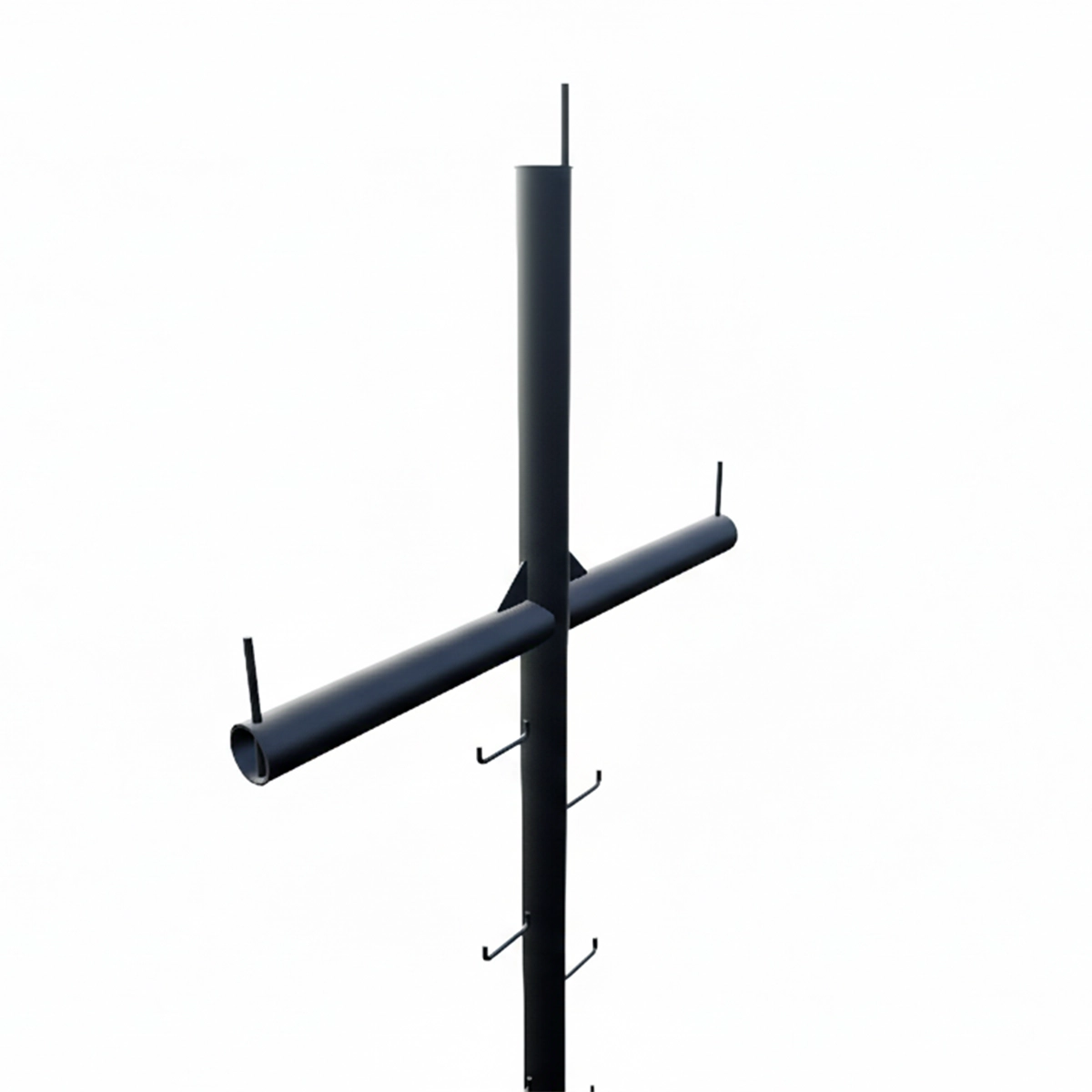

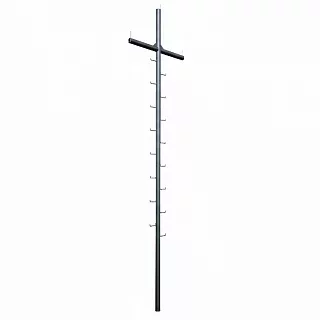

Конструкция ППт 10-1 представляет собой стальную трубчатую стойку с траверсой для крепления линейной арматуры и изоляторов.

Основные параметры:

• Тип: промежуточная опора повышенная.
• Назначение: ВЛ 6–10 кВ.
• Высота стойки: 9000 мм.
• Профиль стойки: 146×8 мм.
• Длина траверсы: 1930 мм.
• Профиль траверсы: 146×8 мм.
• Защитное покрытие: горячее цинкование.
• Доп. покрытие: порошковое / полимерное окрашивание.
• Срок службы: до 30 лет.

Использование бурильных и отработанных труб позволяет обеспечить высокую прочность, жёсткость и устойчивость конструкции при оптимальной массе изделия.

Антикоррозионная защита

Опора ППт 10-1 защищается методом горячего цинкования, что обеспечивает долговременную защиту стали от коррозии даже в агрессивных климатических условиях.

Дополнительно возможно нанесение порошкового или полимерного покрытия, которое:

• повышает стойкость к внешней среде,
• улучшает внешний вид конструкции,
• позволяет выбрать цвет по RAL.

Область применения

ППт 10-1 применяется при строительстве и реконструкции:

• распределительных сетей 6–10 кВ,
• линий электроснабжения в городской и сельской местности,
• промышленных и инфраструктурных объектов,
• участков с повышенными требованиями к габаритам над землёй, дорогами и инженерными сооружениями.

Опора подходит для эксплуатации в стандартных климатических районах при расчёте нагрузок по проекту ВЛ.

Документы и нормативы

Проектирование, изготовление и применение опор типа ППт 10-1 выполняется с учётом действующих нормативов.

СП и строительные нормы:

• СП 16.13330.2017 — стальные конструкции (расчёт и требования к металлоконструкциям);
• СП 20.13330.2016 — нагрузки и воздействия (ветровые, гололёдные, климатические);
• СП 22.13330.2016 — основания и фундаменты.

ГОСТы и отраслевые нормы:

• ГОСТ 9.307-89 — горячее цинкование и антикоррозионная защита;
• ГОСТ 8732 / 8734 — стальные трубы для металлоконструкций;
• СО 153-34.20.121-2006 — нормы проектирования ВЛ;
• РД 34.20.504-94 — эксплуатация воздушных линий электропередачи.

FAQ

Преимущества

• Увеличенная высота подвеса проводов.
• Прочная трубчатая конструкция.
• Защита от коррозии горячим цинкованием.
• Совместимость с типовой линейной арматурой ВЛ 6–10 кВ.
• Длительный срок службы.
• Возможность индивидуального исполнения.
