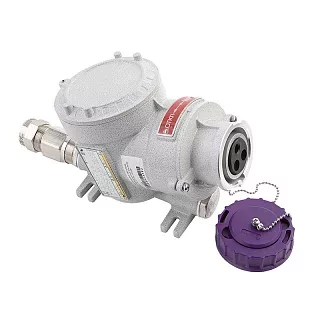

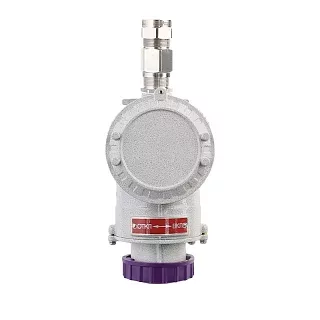

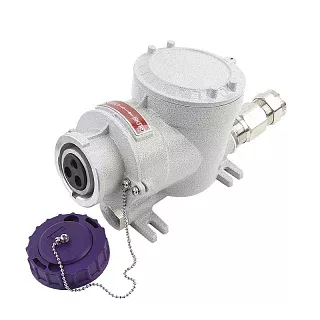

Взрывозащищенный силовой разъем РГМ-16-690-3
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный силовой разъем РГМ-16-690-3 рассчитан на номинальный ток 16 А и напряжение 690 В. Контактная схема 3P+PE включает три рабочих полюса и отдельный защитный контакт PE.
Для исполнения на 690 В используется чёрная цветовая кодировка. Модель относится к наиболее высоковольтным вариантам серии РГМ-16.
Диаметр корпуса составляет 105 мм, общая высота — 215 мм, глубина корпуса — 155 мм. Для установки кабельных вводов предусмотрены два резьбовых присоединительных отверстия M25×1,5. Межосевые размеры крепления составляют 52 × 105 мм, диаметр крепёжных отверстий — 7 мм.
Масса разъема — 1,68 кг.
Технические характеристики
Применение
РГМ-16-690-3 предназначен для разъемного подключения электрооборудования с рабочим напряжением 690 В и токовой нагрузкой до 16 А.
Контактная схема 3P+PE применяется в цепях с тремя рабочими проводниками и отдельным защитным проводником PE.
При подборе ответной вилки необходимо учитывать номинальный ток 16 А, напряжение 690 В и контактную схему 3P+PE.
Преимущества практического использования
РГМ-16-690-3 позволяет организовать разъемное подключение оборудования на напряжение до 690 В при номинальном токе 16 А.
Чёрная цветовая кодировка облегчает визуальную идентификацию исполнения среди моделей серии с другими рабочими напряжениями.
Два присоединительных отверстия M25×1,5 позволяют подобрать кабельные вводы под параметры применяемого кабеля. Компактный корпус диаметром 105 мм упрощает размещение разъема в составе оборудования или монтажной конструкции.
Купить Взрывозащищенный силовой разъем РГМ-16-690-3
В НПО «Легион» можно заказать взрывозащищенный силовой разъем РГМ-16-690-3.
При заказе необходимо указать параметры кабеля и требуемые кабельные вводы. Для подбора ответной вилки учитываются номинальный ток 16 А, напряжение 690 В и контактная схема 3P+PE.
