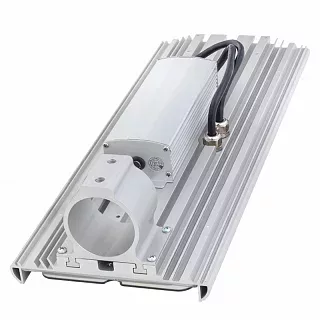

Светодиодный светильник Diora Unit PRO 100 (100–105 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 100 (100–105 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, транспортных проездов, парковочных площадок и промышленных территорий. Модель представлена четырьмя вариантами широкой боковой кривой силы света (КСС), позволяющими выбирать светораспределение в зависимости от конфигурации освещаемого объекта.
Номинальная мощность составляет 100 или 105 Вт, световой поток — от 14 000 до 16 000 лм. Для модификаций с оптикой Ш1 и Ш2 предусмотрено консольное крепление. Исполнения Ш3 и Ш4 доступны с консольным креплением и лирой.
В зависимости от выбранной КСС светильники выпускаются с цветовой температурой 2700, 3000, 4000 или 5000 К. Различия между модификациями учитываются при проектировании новых и реконструкции существующих систем наружного освещения.
Оптические системы и световой поток
Diora Unit PRO 100 мощностью 100–105 Вт представлен четырьмя вариантами широкого бокового светораспределения. Для каждой КСС предусмотрено определённое сочетание мощности, светового потока и способа установки.
| КСС | Мощность, Вт | Световой поток, лм | Номинальные углы | Крепление |
|---|---|---|---|---|
| Ш1 | 100 | 14 000 / 15 500 | 130° × 40° | Консоль |
| Ш2 | 100 | 14 500 / 16 000 | 130° × 60° | Консоль |
| Ш3 | 105 | 16 000 | 150° × 90° | Консоль / лира |
| Ш4 | 105 | 16 000 | 150° × 75° | Консоль / лира |
КСС Ш1 — 130° × 40°. Исполнение мощностью 100 Вт формирует широкое боковое распределение силы света. Световой поток составляет 15 500 лм при цветовой температуре 4000 или 5000 К и 14 000 лм при 2700 К.
КСС Ш2 — 130° × 60°. Светильник мощностью 100 Вт отличается увеличенным углом распределения в одной из плоскостей. При 4000/5000 К световой поток составляет 16 000 лм, а при 2700 К — 14 500 лм.
КСС Ш3 — 150° × 90°. Модификация мощностью 105 Вт обеспечивает световой поток 16 000 лм. Оптическая система предусматривает широкое распределение света, характеристики которого учитываются при выборе схемы установки оборудования.
КСС Ш4 — 150° × 75°. Исполнение мощностью 105 Вт также обеспечивает 16 000 лм, но отличается от Ш3 пространственным распределением силы света.
Одинаковый световой поток модификаций Ш3 и Ш4 не означает одинаковые показатели освещённости поверхности. При выборе оптики необходимо учитывать её фотометрические характеристики, высоту установки, ширину освещаемого участка и расстояние между опорами.
Цветовая температура и модификации
Для оптических систем Ш1 и Ш2 доступны цветовые температуры 2700, 4000 и 5000 К, для Ш3 и Ш4 — 3000, 4000 и 5000 К.
При цветовой температуре 2700 К номинальный световой поток исполнений Ш1 и Ш2 ниже, чем у соответствующих моделей 4000 и 5000 К.
Для Ш3 и Ш4 световой поток составляет 16 000 лм при всех трёх предусмотренных значениях цветовой температуры.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 100 | 14 000 | 2700 | Консоль | DUPRO100Sh1-2,7K-C |
| Ш1 | 100 | 15 500 | 4000 | Консоль | DUPRO100Sh1-4K-C |
| Ш1 | 100 | 15 500 | 5000 | Консоль | DUPRO100Sh1-5K-C |
| Ш2 | 100 | 14 500 | 2700 | Консоль | DUPRO100Sh2-2,7K-C |
| Ш2 | 100 | 16 000 | 4000 | Консоль | DUPRO100Sh2-4K-C |
| Ш2 | 100 | 16 000 | 5000 | Консоль | DUPRO100Sh2-5K-C |
| Ш3 | 105 | 16 000 | 3000 | Консоль | DUPRO105Sh3-3K-C |
| Ш3 | 105 | 16 000 | 3000 | Лира | DUPRO105Sh3-3K-L |
| Ш3 | 105 | 16 000 | 4000 | Консоль | DUPRO105Sh3-4K-C |
| Ш3 | 105 | 16 000 | 4000 | Лира | DUPRO105Sh3-4K-L |
| Ш3 | 105 | 16 000 | 5000 | Консоль | DUPRO105Sh3-5K-C |
| Ш3 | 105 | 16 000 | 5000 | Лира | DUPRO105Sh3-5K-L |
| Ш4 | 105 | 16 000 | 3000 | Консоль | DUPRO105Sh4-3K-C |
| Ш4 | 105 | 16 000 | 3000 | Лира | DUPRO105Sh4-3K-L |
| Ш4 | 105 | 16 000 | 4000 | Консоль | DUPRO105Sh4-4K-C |
| Ш4 | 105 | 16 000 | 4000 | Лира | DUPRO105Sh4-4K-L |
| Ш4 | 105 | 16 000 | 5000 | Консоль | DUPRO105Sh4-5K-C |
| Ш4 | 105 | 16 000 | 5000 | Лира | DUPRO105Sh4-5K-L |
Артикулы позволяют точно определить номинальную мощность, оптическую систему, цветовую температуру и способ крепления светильника.
Варианты установки
Светильники Diora Unit PRO 100 (100–105 Вт) предусматривают два варианта крепления.
Консольное крепление используется для установки на соответствующие кронштейны опор наружного освещения. Оно доступно для всех четырёх оптических систем.
Крепление типа «лира» предусмотрено для модификаций Ш3 и Ш4. Оно позволяет использовать совместимую монтажную конструкцию с учётом требуемого положения светильника.

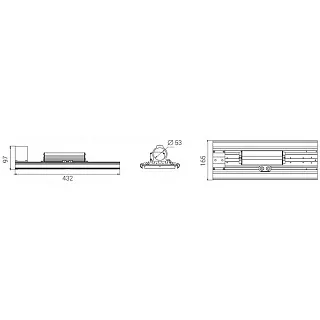

При выборе крепления необходимо учитывать присоединительные размеры, высоту установки, расположение опоры относительно освещаемой поверхности и расчётные нагрузки на несущую конструкцию.
Технические характеристики
Применение
Светильники Diora Unit PRO 100 (100–105 Вт) применяются в системах наружного освещения транспортной, городской и промышленной инфраструктуры. Световой поток до 16 000 лм и четыре варианта КСС позволяют выбирать оборудование для различных схем расположения осветительных опор.
Основные области применения:
-
Автомобильные дороги и городские улицы — освещение проезжей части, подъездных путей и транспортных проездов.
-
Парковки и открытые стоянки — освещение парковочных мест, автомобильных проездов и прилегающих территорий.
-
Промышленные и складские комплексы — освещение внутриплощадочных дорог, подъездов к производственным зданиям и транспортных зон.
-
Общественные и коммерческие объекты — освещение открытых площадок и подъездных территорий.
Светильники также могут использоваться при реконструкции существующих систем наружного освещения. При подборе проверяются совместимость крепления, характеристики опор, параметры электроснабжения и соответствие осветительной установки нормируемым светотехническим показателям.
Выбор мощности и КСС выполняется с учётом результатов светотехнического расчёта.
Преимущества практического использования
Четыре варианта КСС. Оптические системы Ш1, Ш2, Ш3 и Ш4 позволяют подбирать светораспределение с учётом геометрии автомобильной дороги или открытой территории.
Световой поток до 16 000 лм. Такое значение предусмотрено для исполнения Ш2 мощностью 100 Вт при 4000/5000 К, а также модификаций Ш3 и Ш4 мощностью 105 Вт.
Высокая световая отдача. Модель Ш2 мощностью 100 Вт со световым потоком 16 000 лм обеспечивает номинальную световую отдачу 160 лм/Вт.
Выбор цветовой температуры. В зависимости от оптики доступны исполнения 2700, 3000, 4000 и 5000 К.
Консольное крепление и лира. Для модификаций Ш3 и Ш4 предусмотрены два варианта установки.
Подбор для различных осветительных установок. Сочетание мощности, светового потока и оптических характеристик позволяет учитывать расположение опор, монтажную высоту и требования к освещению.
Купить Светодиодный светильник Diora Unit PRO 100 (100–105 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 100 (100–105 Вт) для наружного освещения автомобильных дорог, городских улиц, парковочных комплексов и промышленных территорий.
В ассортименте представлены стандартные исполнения мощностью 100 и 105 Вт со световым потоком от 14 000 до 16 000 лм, оптическими системами Ш1, Ш2, Ш3 и Ш4, различными значениями цветовой температуры и способами крепления.
При подборе учитываются требования к освещению объекта, фотометрические характеристики оборудования, параметры опор и кронштейнов и условия эксплуатации.
НПО «Легион» осуществляет поставки светодиодного оборудования для строительства и модернизации систем наружного освещения по России.
