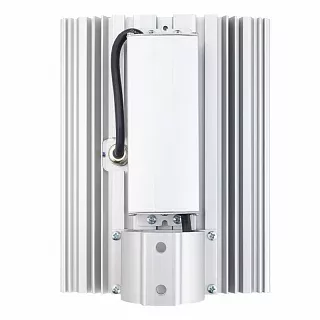

Светодиодный светильник Diora Unit2 PRO 220 (210–220 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit2 PRO 220 (210–220 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, транспортных развязок, парковочных комплексов и промышленных территорий. Модель представлена четырьмя вариантами широкой боковой кривой силы света (КСС), позволяющими подбирать оборудование под геометрию освещаемой поверхности и схему расположения опор.
Номинальная мощность составляет 210 или 220 Вт, световой поток — от 31 000 до 36 000 лм. Для модификаций мощностью 210 Вт предусмотрены оптические системы Ш3 и Ш4, а для моделей мощностью 220 Вт — Ш1 и Ш2.
В зависимости от оптической системы светильники выпускаются с цветовой температурой 2700, 3000, 4000 или 5000 К. Модификации Ш1 и Ш2 представлены с консольным креплением, а исполнения Ш3 и Ш4 доступны с консольным креплением и лирой.
Diora Unit2 PRO 220 (210–220 Вт) применяется при строительстве новых и реконструкции действующих систем наружного освещения. Выбор конкретного исполнения выполняется с учётом нормируемых светотехнических показателей, монтажной высоты, ширины освещаемой территории и расстояния между опорами.
Оптические системы и световой поток
Светильники Diora Unit2 PRO 220 мощностью 210–220 Вт представлены четырьмя оптическими системами с широким боковым светораспределением. Каждая КСС отличается пространственным распределением силы света и предусмотрена для определённой номинальной мощности.
| КСС | Мощность, Вт | Световой поток, лм | Номинальные углы | Крепление |
|---|---|---|---|---|
| Ш1 | 220 | 31 000 / 35 000 | 130° × 40° | Консоль |
| Ш2 | 220 | 33 000 / 36 000 | 130° × 60° | Консоль |
| Ш3 | 210 | 32 000 | 150° × 90° | Консоль / лира |
| Ш4 | 210 | 32 000 | 150° × 75° | Консоль / лира |
КСС Ш1 — 130° × 40°. Оптическая система предусмотрена для светильников мощностью 220 Вт. При цветовой температуре 4000 или 5000 К номинальный световой поток составляет 35 000 лм, при 2700 К — 31 000 лм.
КСС Ш2 — 130° × 60°. Модификация мощностью 220 Вт отличается от Ш1 угловыми характеристиками светораспределения. Световой поток достигает 36 000 лм при 4000/5000 К и составляет 33 000 лм при 2700 К.
КСС Ш3 — 150° × 90°. Исполнение мощностью 210 Вт обеспечивает световой поток 32 000 лм. Для этой оптической системы предусмотрены консольное крепление и лира.
КСС Ш4 — 150° × 75°. Светильник мощностью 210 Вт также обеспечивает 32 000 лм, но отличается от Ш3 пространственным распределением силы света. Доступны оба варианта крепления.
Максимальный световой поток в данной группе обеспечивает Diora Unit2 PRO 220/36000 Ш2 при цветовой температуре 4000 или 5000 К.
При выборе оптической системы необходимо учитывать не только номинальный световой поток, но и его распределение по освещаемой поверхности. Даже при одинаковой мощности и световом потоке различные КСС могут создавать разные показатели освещённости и её равномерности.
Для дорожного освещения учитываются ширина проезжей части, монтажная высота, вылет кронштейна, расстояние между опорами и требования к ограничению слепящего действия. Подходящее исполнение определяется по результатам светотехнического расчёта.
Цветовая температура и модификации
Diora Unit2 PRO 220 (210–220 Вт) выпускается с несколькими значениями коррелированной цветовой температуры. Их доступность зависит от оптической системы.
2700 К — тёплый белый свет с выраженным тёплым оттенком. Предусмотрен для светильников мощностью 220 Вт с КСС Ш1 и Ш2.
3000 К — тёплый белый свет, доступный для моделей мощностью 210 Вт с оптикой Ш3 и Ш4.
4000 К — нейтральный белый свет для различных систем наружного освещения.
5000 К — белый свет более холодного оттенка.
Для оптических систем Ш1 и Ш2 при цветовой температуре 2700 К световой поток ниже, чем у соответствующих исполнений 4000 и 5000 К.
Для модификаций Ш3 и Ш4 мощностью 210 Вт номинальный световой поток составляет 32 000 лм при всех предусмотренных значениях цветовой температуры.
Модификации и артикулы Diora Unit2 PRO 220 (210–220 Вт)
В товарную группу включены 18 модификаций. Каждая имеет самостоятельный артикул, определяющий мощность, оптическую систему, цветовую температуру и способ крепления.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 220 | 31 000 | 2700 | Консоль | DUPRO220Sh1-2,7K-C |
| Ш1 | 220 | 35 000 | 4000 | Консоль | DUPRO220Sh1-4K-C |
| Ш1 | 220 | 35 000 | 5000 | Консоль | DUPRO220Sh1-5K-C |
| Ш2 | 220 | 33 000 | 2700 | Консоль | DUPRO220Sh2-2,7K-C |
| Ш2 | 220 | 36 000 | 4000 | Консоль | DUPRO220Sh2-4K-C |
| Ш2 | 220 | 36 000 | 5000 | Консоль | DUPRO220Sh2-5K-C |
| Ш3 | 210 | 32 000 | 3000 | Консоль | DUPRO210Sh3-3K-C |
| Ш3 | 210 | 32 000 | 3000 | Лира | DUPRO210Sh3-3K-L |
| Ш3 | 210 | 32 000 | 4000 | Консоль | DUPRO210Sh3-4K-C |
| Ш3 | 210 | 32 000 | 4000 | Лира | DUPRO210Sh3-4K-L |
| Ш3 | 210 | 32 000 | 5000 | Консоль | DUPRO210Sh3-5K-C |
| Ш3 | 210 | 32 000 | 5000 | Лира | DUPRO210Sh3-5K-L |
| Ш4 | 210 | 32 000 | 3000 | Консоль | DUPRO210Sh4-3K-C |
| Ш4 | 210 | 32 000 | 3000 | Лира | DUPRO210Sh4-3K-L |
| Ш4 | 210 | 32 000 | 4000 | Консоль | DUPRO210Sh4-4K-C |
| Ш4 | 210 | 32 000 | 4000 | Лира | DUPRO210Sh4-4K-L |
| Ш4 | 210 | 32 000 | 5000 | Консоль | DUPRO210Sh4-5K-C |
| Ш4 | 210 | 32 000 | 5000 | Лира | DUPRO210Sh4-5K-L |
Артикулы позволяют точно определить необходимое исполнение при комплектации объекта и оформлении заказа.

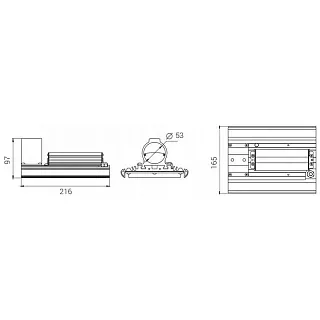

Особенности крепления
Для светильников Diora Unit2 PRO 220 мощностью 210–220 Вт предусмотрены два способа установки.
Консольное крепление предназначено для размещения светильника на совместимом кронштейне опоры наружного освещения. Такой способ установки доступен для оптических систем Ш1, Ш2, Ш3 и Ш4.
Крепление типа «лира» предусмотрено для модификаций мощностью 210 Вт с оптикой Ш3 и Ш4. Оно позволяет использовать соответствующую монтажную конструкцию с учётом необходимого положения светильника относительно освещаемой поверхности.
При подборе крепления учитываются присоединительные размеры, характеристики опоры и кронштейна, монтажная высота, допустимые нагрузки и условия эксплуатации.
При реконструкции существующего наружного освещения дополнительно проверяется совместимость нового оборудования с установленными несущими конструкциями.
Технические характеристики
Применение
Светодиодные светильники Diora Unit2 PRO 220 (210–220 Вт) применяются для наружного освещения объектов транспортной, городской и промышленной инфраструктуры. Световой поток до 36 000 лм и четыре варианта широкой боковой КСС позволяют выбирать оборудование для осветительных установок с различными схемами расположения опор.
Основные области применения:
-
Автомобильные дороги и городские улицы — освещение проезжей части, транспортных развязок, подъездных путей и автомобильных проездов.
-
Парковки и открытые стоянки — освещение парковочных мест, транспортных проездов и прилегающих территорий.
-
Промышленные и складские комплексы — освещение внутриплощадочных дорог, логистических зон и подъездов к производственным зданиям.
-
Общественные и коммерческие объекты — освещение открытых площадок и подъездных территорий.
Светильники также могут применяться при модернизации действующих систем наружного освещения. При подборе оборудования учитываются характеристики опор, высота установки, расстояние между светильниками, параметры электроснабжения и требования к нормируемым показателям освещения.
Выбор мощности и КСС выполняется по результатам светотехнического расчёта с использованием фотометрических данных конкретной модификации.
Преимущества практического использования
Световой поток до 36 000 лм. Максимальное значение обеспечивает исполнение Ш2 мощностью 220 Вт при цветовой температуре 4000 или 5000 К.
Четыре оптические системы. КСС Ш1, Ш2, Ш3 и Ш4 позволяют учитывать геометрию освещаемой территории и расположение опор.
Световая отдача до 163,6 лм/Вт. Такое расчётное значение обеспечивает модификация Ш2 мощностью 220 Вт со световым потоком 36 000 лм.
Выбор цветовой температуры. В зависимости от оптической системы предусмотрены исполнения 2700, 3000, 4000 и 5000 К.
Консольное крепление и лира. Для моделей мощностью 210 Вт с оптикой Ш3 и Ш4 доступны оба способа установки.
Различные варианты светораспределения. Наличие четырёх КСС позволяет подбирать оборудование по фотометрическим характеристикам для конкретной схемы освещения.
Применение при строительстве и реконструкции. Светильники могут использоваться для комплектации новых осветительных установок и модернизации существующих систем наружного освещения.
Купить Светодиодный светильник Diora Unit2 PRO 220 (210–220 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit2 PRO 220 (210–220 Вт) для наружного освещения автомобильных дорог, городских улиц, парковочных комплексов и промышленных территорий.
В ассортименте представлены стандартные исполнения мощностью 210 и 220 Вт со световым потоком от 31 000 до 36 000 лм, оптическими системами Ш1, Ш2, Ш3 и Ш4, различными значениями цветовой температуры и способами крепления.
При подборе оборудования учитываются требования к освещению объекта, фотометрические характеристики светильников, параметры опор и кронштейнов и условия эксплуатации.
НПО «Легион» осуществляет поставки светодиодного оборудования для строительства и модернизации систем наружного освещения по России.
