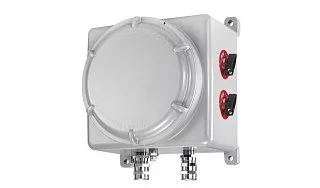

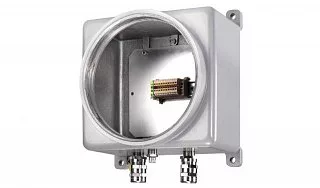

Взрывозащищенный корпус УНВ(С)-5 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ(С)-5 из алюминиевого сплава предназначен для размещения крупногабаритной электротехнической аппаратуры, распределительных и управляющих компонентов во взрывоопасных средах. Модель отличается квадратной конструкцией с большой монтажной поверхностью и резьбовым соединением крышки.
Наружные габариты корпуса — 600 × 600 × 365 мм, размер внутренней монтажной пластины — 490 × 490 мм. Масса — 77 кг. Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Стандартный цвет — серый RAL 9006.
Конструкция выполнена по принципу взрывонепроницаемой оболочки Ex d группы IIC. Резьбовое соединение крышки является элементом взрывозащиты. Конкретная маркировка и температурный класс готового оборудования определяются выбранным исполнением и характеристиками устанавливаемых компонентов.
Степень защиты — IP66/67. Предусмотрены температурные исполнения с нижними пределами −60, −40 или −20 °C и верхними пределами +40, +60 или +80 °C.
Для подключения электрических цепей возможна подготовка резьбовых отверстий под кабельные вводы. Их количество, размеры и расположение согласовываются с учётом внутренней компоновки и требований к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ(С)-5 применяется при создании взрывозащищённых распределительных устройств, систем управления технологическими процессами, промышленной автоматизации и электротехнического контроля.
Большая монтажная пластина позволяет предусматривать размещение нескольких функциональных групп оборудования, включая коммутационную и защитную аппаратуру, клеммные соединения и вспомогательные компоненты. Возможность реализации конкретной компоновки определяется габаритами оборудования, его электрическими характеристиками и допустимым тепловыделением.
Корпус может использоваться на нефтегазовых, нефтехимических и других промышленных предприятиях. Эксплуатация готового оборудования во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Главная особенность УНВ(С)-5 — квадратная монтажная пластина размером 490 × 490 мм, предоставляющая пространство для распределения электротехнических компонентов в двух направлениях. Такая конфигурация позволяет организовывать несколько функциональных зон и учитывать необходимые расстояния между аппаратурой.
Резьбовое соединение крышки является частью взрывонепроницаемой конструкции Ex d, предназначенной для локализации возможного внутреннего взрыва. Возможность согласования расположения кабельных вводов позволяет учитывать направление подходящих кабельных трасс.
Коррозионностойкий алюминиевый сплав обеспечивает защиту материала корпуса при эксплуатации в соответствующих промышленных условиях, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды.
Купить Взрывозащищенный корпус УНВ(С)-5 из алюминиевого сплава
НПО «Легион» поставляет взрывозащищённые корпуса УНВ(С)-5 из алюминиевого сплава с резьбовым соединением крышки для комплектации промышленного электротехнического оборудования.
Для подбора необходимо предоставить назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. При согласовании комплектации учитываются расположение аппаратуры, характеристики электрических цепей, количество, тип и размещение кабельных вводов, температурное исполнение и дополнительное оснащение.
