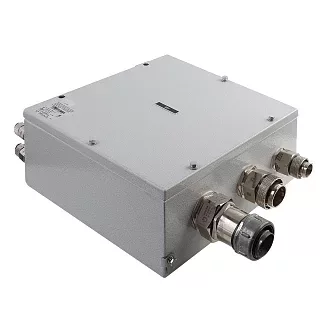

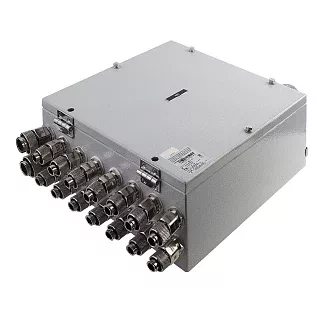

Взрывозащищенная клеммная коробка КСРВ-М322312
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М322312 — прямоугольный типоразмер серии КСРВ-М длиной 320 мм, шириной 230 мм и глубиной 120 мм. Такая геометрия подходит для компоновок, где требуется увеличенное пространство по длине корпуса при сравнительно небольшой глубине.
Внутри корпуса может использоваться монтажная панель 270×180 мм, позволяющая размещать клеммные зажимы и другие элементы электрической схемы.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 96 (50 в одном ряду) |
| 4 | 80 (42 в одном ряду) |
| 6 | 60 (32 в одном ряду) |
| 10 | 46 (25 в одном ряду) |
| 16 | 36 (21 в одном ряду) |
| 35 | 20 (16 в одном ряду) |
| 50 | 13 |
| 70 | 12 |
| 120/150 | — |
| 240 | — |
КСРВ-М322312 позволяет разместить до 96 клемм для позиции 2,5 мм², 80 — для 4 мм², 60 — для 6 мм² и 46 — для 10 мм². Для позиций 16, 35, 50 и 70 мм² предусмотрено соответственно 36, 20, 13 и 12 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 19/19 | 14/14 |
| 1 | 15/15 | 12/12 |
| 2 | 10/11 | 8/8 |
| 3 | 77 | 5/5 |
| 4 | 4/4 | 3/3 |
| 5 | 2/2 | 1/1 |
| 6 | 2/2 | 1/1 |
| 7 | 1/1 | 1/1 |
Технические характеристики
Применение
КСРВ-М322312 подходит для соединительных и распределительных схем с большим количеством клеммных соединений и кабельных подключений, когда требуется вытянутый корпус размером 320×230 мм при глубине 120 мм.
При подборе учитываем количество и сечение проводников, состав клеммной сборки, размеры кабельных вводов и стороны их размещения.
Преимущества практического использования
КСРВ-М322312 сочетает увеличенную длину корпуса 320 мм с глубиной 120 мм. Для позиции 2,5 мм² предусмотрено до 96 клемм, для 4 мм² — до 80, для 6 мм² — до 60.
Для кабельных подключений доступны коды вводов 01–7 по сторонам А и Б. Для внутренней компоновки предусмотрена монтажная панель размером 270×180 мм.
Следующий типоразмер — КСРВ-М342315 с внешними габаритами 340×230×150 мм и массой 4,7 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-М322312
Мы можем подобрать КСРВ-М322312 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.Похожие товары
