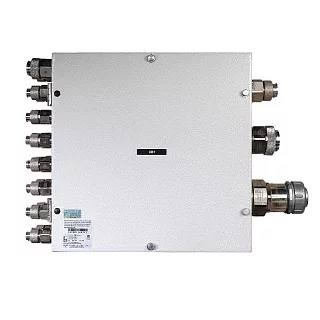

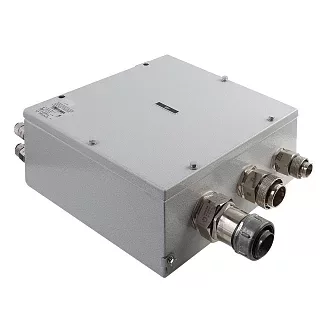

Взрывозащищенная клеммная коробка КСРВ-М606025
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М606025 — крупный квадратный типоразмер серии КСРВ-М с глубиной корпуса 250 мм. Габариты 600×600 мм обеспечивают значительную площадь для размещения многорядных клеммных сборок, а увеличенная глубина расширяет возможности внутренней компоновки.
По сравнению с КСРВ-М534315 корпус КСРВ-М606025 больше по длине и ширине, а глубина увеличена со 150 до 250 мм. Это позволяет использовать модель для более объемных соединительных и распределительных сборок.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 412 (102 в одном ряду) |
| 4 | 344 (85 в одном ряду) |
| 6 | 264 (66 в одном ряду) |
| 10 | 212 (52 в одном ряду) |
| 16 | 176 (43 в одном ряду) |
| 35 | 132 (32 в одном ряду) |
| 50 | 78 (28 в одном ряду) |
| 70 | 50 (25 в одном ряду) |
| 120/150 | 16 |
| 240 | 14 |
КСРВ-М606025 позволяет разместить до 412 клемм для позиции 2,5 мм², 344 — для 4 мм², 264 — для 6 мм² и 212 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 16 и 14 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 84/84 | 83/83 |
| 1 | 81/81 | 82/82 |
| 2 | 60/60 | 61/61 |
| 3 | 40/40 | 40/40 |
| 4 | 26/26 | 26/26 |
| 5 | 21/21 | 20/20 |
| 6 | 12/12 | 14/14 |
| 7 | 10/10 | 10/10 |
Для КСРВ-М606025 доступны кабельные вводы всех кодов 01–7. Для кода 01 допускается до 84/84 вводов по стороне А и 83/83 по стороне Б. Для кода 3 количество одинаково по обеим сторонам и составляет 40/40, для кода 7 — 10/10.
Технические характеристики
Применение
КСРВ-М606025 подходит для крупных соединительных и распределительных сборок с большим количеством клемм и кабельных подключений. Квадратный корпус 600×600 мм позволяет распределять несколько функциональных групп по внутренней монтажной площади.
Глубина 250 мм дает дополнительное пространство для компоновки оборудования и соединений внутри корпуса. При подборе учитываем количество и сечение проводников, тип и количество клеммных зажимов, кабельные вводы и стороны их расположения.
Преимущества практического использования
КСРВ-М606025 рассчитана на высокую плотность клеммной сборки: до 412 клемм для позиции 2,5 мм², до 344 — для 4 мм² и до 264 — для 6 мм².
Для крупных сечений предусмотрено до 16 клемм для позиции 120/150 мм² и до 14 — для 240 мм². Для внутреннего монтажа используется панель размером 540×540 мм.
Следующий типоразмер — КСРВ-М806030 с внешними габаритами 800×600×300 мм и массой 30,4 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-М606025
Мы можем подобрать КСРВ-М606025 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.Похожие товары
