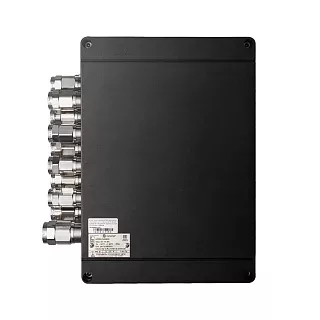

Взрывозащищенная клеммная коробка КСРВ-П221512
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П221512 — прямоугольный типоразмер серии КСРВ-П с корпусом длиной 224,5 мм, шириной 149,5 мм и глубиной 121 мм. По сравнению с КСРВ-П211311 корпус увеличен по всем трем габаритным направлениям, что дает больше пространства для размещения клеммной сборки и кабельных подключений.
Крепежные размеры корпуса составляют 135×181 мм. Масса коробки — 1,7 кг. Модель сохраняет относительно компактную прямоугольную форму, но обеспечивает большую допустимую вместимость по клеммам и кабельным вводам, чем предыдущий типоразмер.
Монтажная панель и монтажная планка
| Элемент | Значение |
|---|---|
| Монтажная панель | КП2215X |
| Монтажная планка | A0154–02 |
| Количество монтажных планок на коробку, шт. | 2 |
В обозначении монтажной панели X является кодом материала: А — алюминий, Н — нержавеющая сталь. Для КСРВ-П221512 предусмотрены две монтажные планки A0154–02.
Крепление при помощи монтажных пластин /ПЛАНКА
| Параметр | Значение |
|---|---|
| Монтажные размеры с пластинами, мм | 175 × 64 |
| Диаметр крепежных отверстий, мм | 9 |
В размерной строке КСРВ-П221512 для варианта с монтажными пластинами указаны размеры 175 и 64 мм и диаметр отверстий 9 мм. Второй дополнительный размер в соответствующем столбце не приведен.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 34 |
| 4 | 28 |
| 6 | 22 |
| 10 | 17 |
| 16 | 14 |
| 35 | 11 |
| 50 | 5 |
| 70 | — |
| 120/150 | — |
| 240 | — |
КСРВ-П221512 допускает до 34 клемм сечением 2,5 мм², 28 — для 4 мм², 22 — для 6 мм², 17 — для 10 мм², 14 — для 16 мм², 11 — для 35 мм² и 5 — для 50 мм². Для следующих позиций значения в строке модели отсутствуют.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 10/10 | 6/6 |
| 1 | 8/8 | 6/6 |
| 2 | 5/5 | 3/3 |
| 3 | 3/3 | 2/2 |
| 4 | 2/2 | 1/1 |
| 5 | 1/1 | 1/1 |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
Для КСРВ-П221512 значения приведены для кабельных вводов кодов 01–5. Максимальная вместимость указана для кода 01 — 10/10 по стороне А и 6/6 по стороне Б. Для кода 5 допускается по 1/1 вводу с каждой стороны.
Технические характеристики
Применение
КСРВ-П221512 подходит для соединительных и распределительных компоновок, где требуется разместить несколько групп клемм и большее количество кабельных вводов, чем позволяют младшие типоразмеры серии.
Корпус может использоваться с клеммами нескольких сечений вплоть до 50 мм² в пределах значений, приведенных для этой модели. При подборе необходимо учитывать фактическое сочетание клемм и вводов: максимальные количества из разных строк таблиц не суммируются между собой.
Преимущества практического использования
По сравнению с КСРВ-П211311 модель КСРВ-П221512 имеет немного большую клеммную вместимость: до 34 клемм сечением 2,5 мм² вместо 32, до 28 клемм 4 мм² вместо 27 и до 22 клемм 6 мм² вместо 21. Для обеих моделей предусмотрено размещение клемм до 50 мм².
КСРВ-П221512 также допускает более широкую конфигурацию кабельных подключений: вводы представлены кодами 01–5, а для кода 01 по стороне А предусмотрено до 10/10 позиций.
Для внутренней компоновки предусмотрены монтажная панель КП2215X и две монтажные планки A0154–02, что позволяет сформировать монтажную основу под конкретную схему соединений.
Купить Взрывозащищенная клеммная коробка КСРВ-П221512
КСРВ-П221512 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, количество и тип клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и монтажных планок, а также требуемые дополнительные исполнения.Похожие товары
